贴片电阻102、12、5R1 是多少欧姆

102表示1000欧姆；12表示12欧姆；5R1表示5.1欧姆。

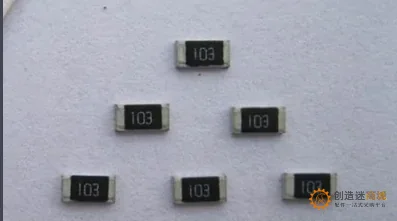

贴片电阻(SMD Resistor)又名片式固定电阻器(Chip Fixed Resistor) ，是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿和高温，温度系数小。可大大节约电路空间成本，使设计更精细化。

数字索位标称法

(一般矩形片状电阻采用这种标称法)

数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。

例如：“472′’表示“4700Ω”；“151”表示“150Ω”。如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。

例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

“102”的前两位是有效数字，末位是量级指数，阻值为10（前两位数）乘10的2（末位数）次方即1kΩ；“5R1”中的R就是小数点，即5.1Ω；“12”后面还应该有一个字母，前面的数字在1~96之间，对应E96系列的阻值，后面的字母为量级指数代码，A~H对应0~7，X~Y对应-1~-3。
