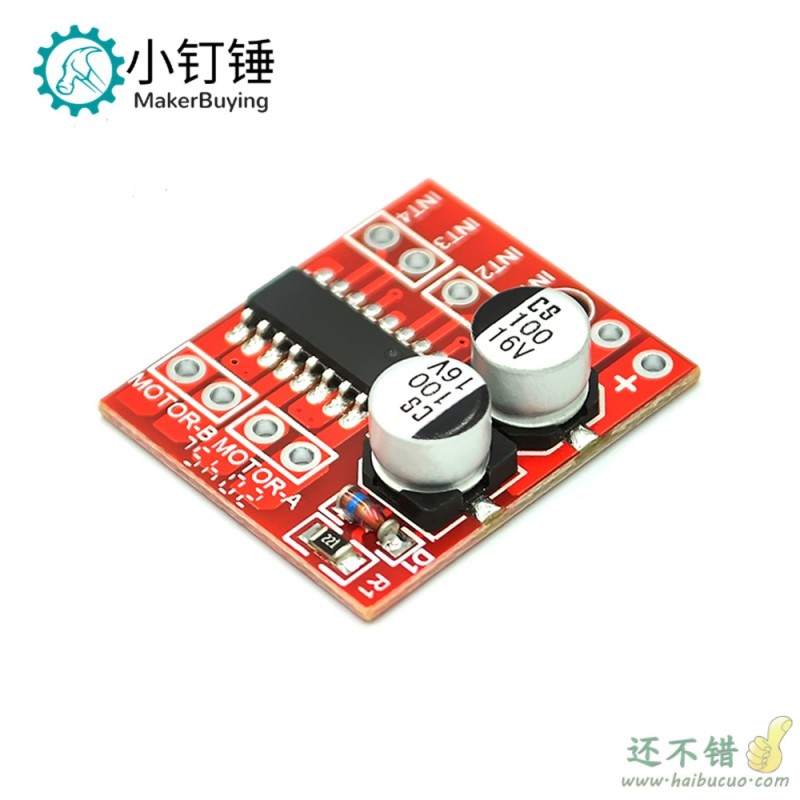

2路直流电机驱动模块 正反转 PWM调速 双H桥
步进电机 迷你L298N

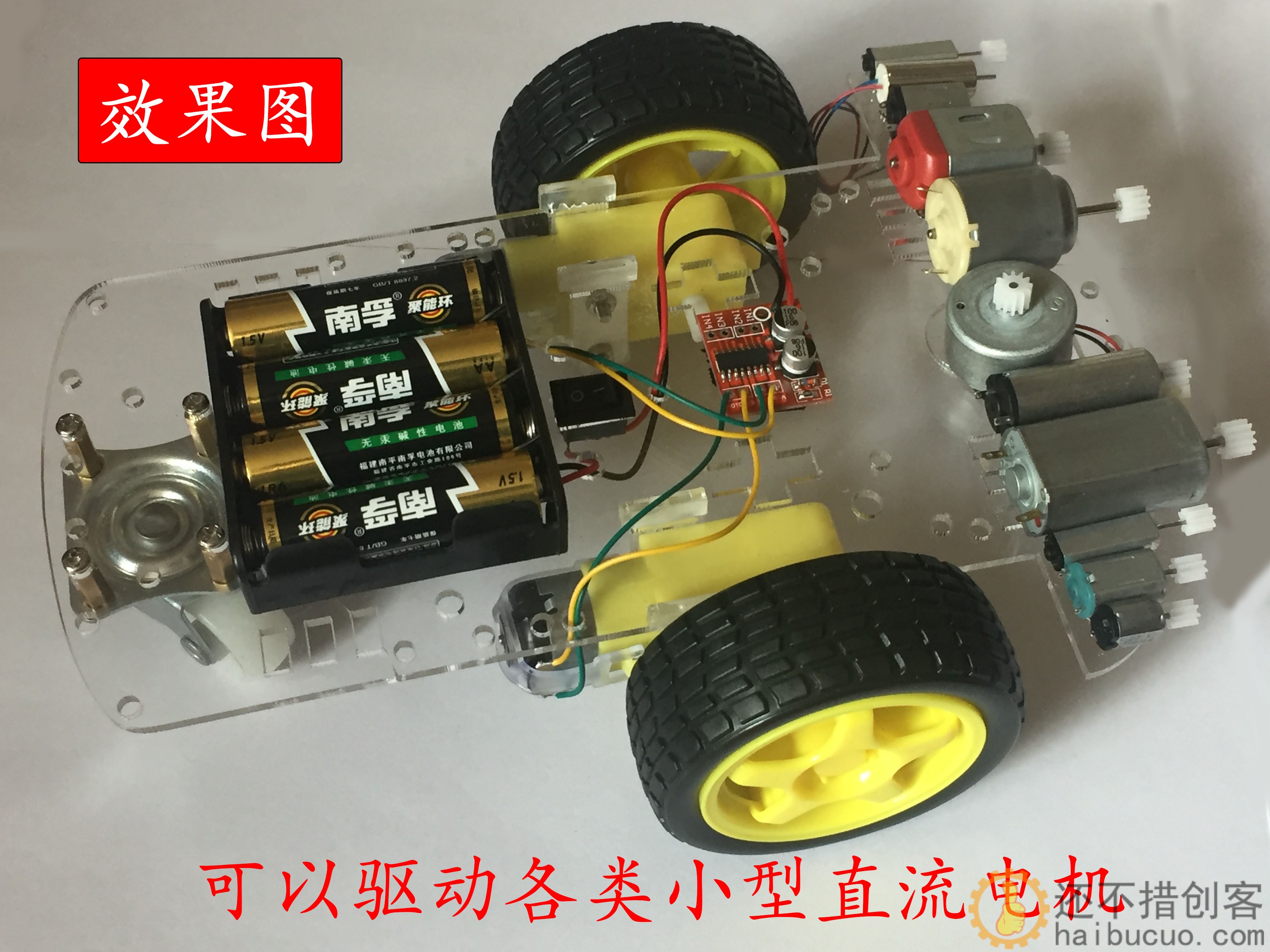

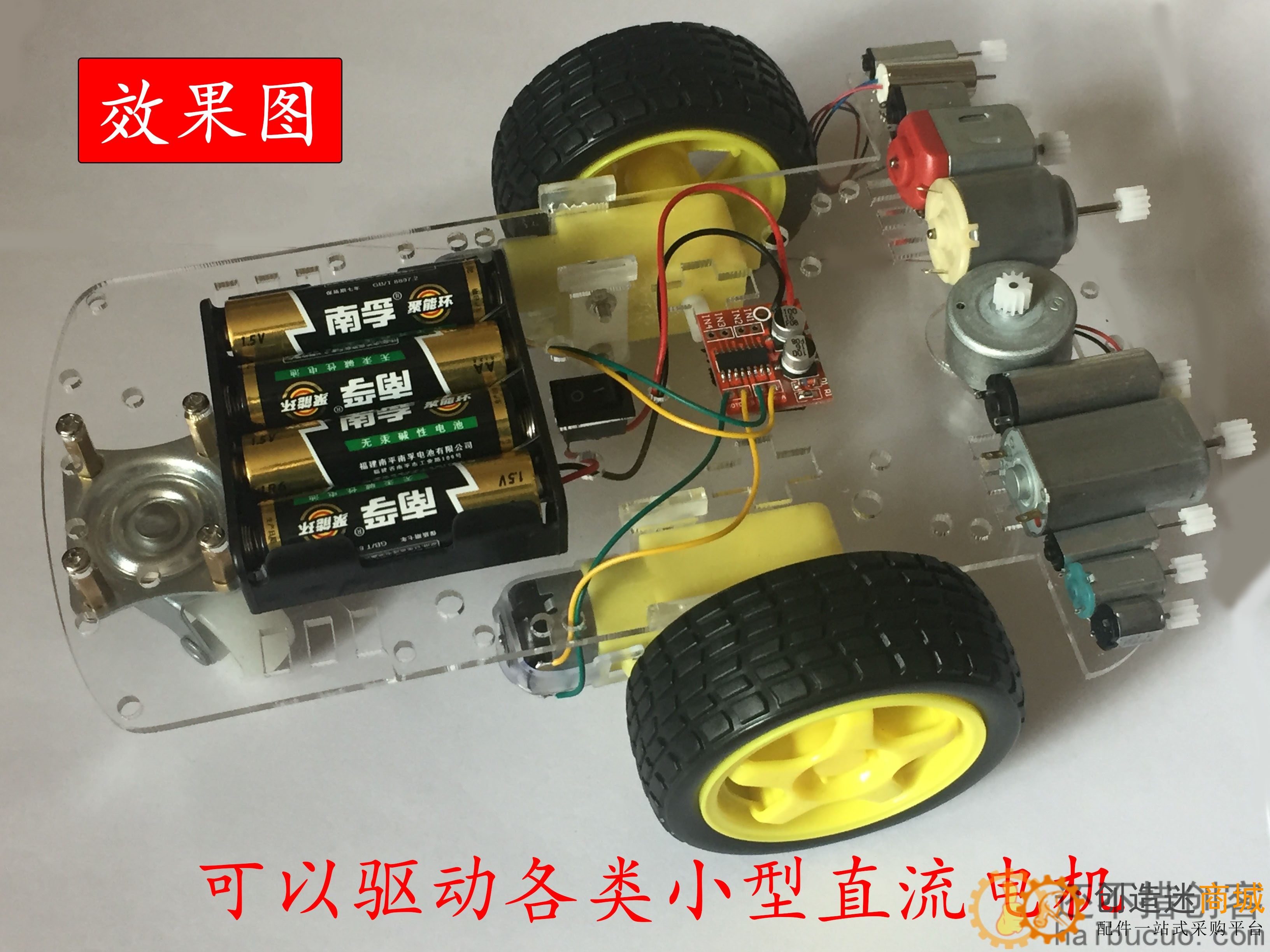

产品简介:电机驱动模块非常适合在电池供电的智能小车、玩具小车、机器人等上面使用,供电电压2V~10V,可同时驱动两个直流电机或者1个4线2相式步进电机,可实现正反转和调速的功能,每路电流能到1.5A持续电流,峰值电流可达2.5A,有热保护并且能够自动恢复。

尺寸:长25.5mm、宽21mm

产品亮点:

1. 采用进口原装专业电机驱动芯片,内置低导通内阻MOS开关管,发热极小,无需散热片,体积小,省电,是您电池供电的理想选择。

(L298N内部为晶体管开关,效率低,发热高,需散热,体积笨重,市面上的L298N极容易烧坏,都没有采用原装芯片,本产品能够替代。)

2. 双路1.5A*2,峰值电流可到2.5A, 内置过热保护电路,不用怕电机堵转烧坏,温度下降后自动恢复。(目前市面上的智能小车电压和电流都在此范围内)

3. 体积小,质量轻,0待机电流,是您模型车载的理想选择

电机驱动模块 2路直流 正反转 PWM调速 双H桥步进电机迷你L298N

产品参数:

双路H桥电机驱动,可以同时驱动两路直流电机或者1个4线两相式步进电机;
模块供电电压2V-10V;
信号端输入电压1.8-7V;
单路工作电流1.5A,峰值电流可达2.5A,低待机电流 (小于 0.1uA);
内置防共态导通电路,输入端悬空时,电机不会误动作;
内置带迟滞效应的过热保护电路 (TSD),无需担心电机堵转
资料:

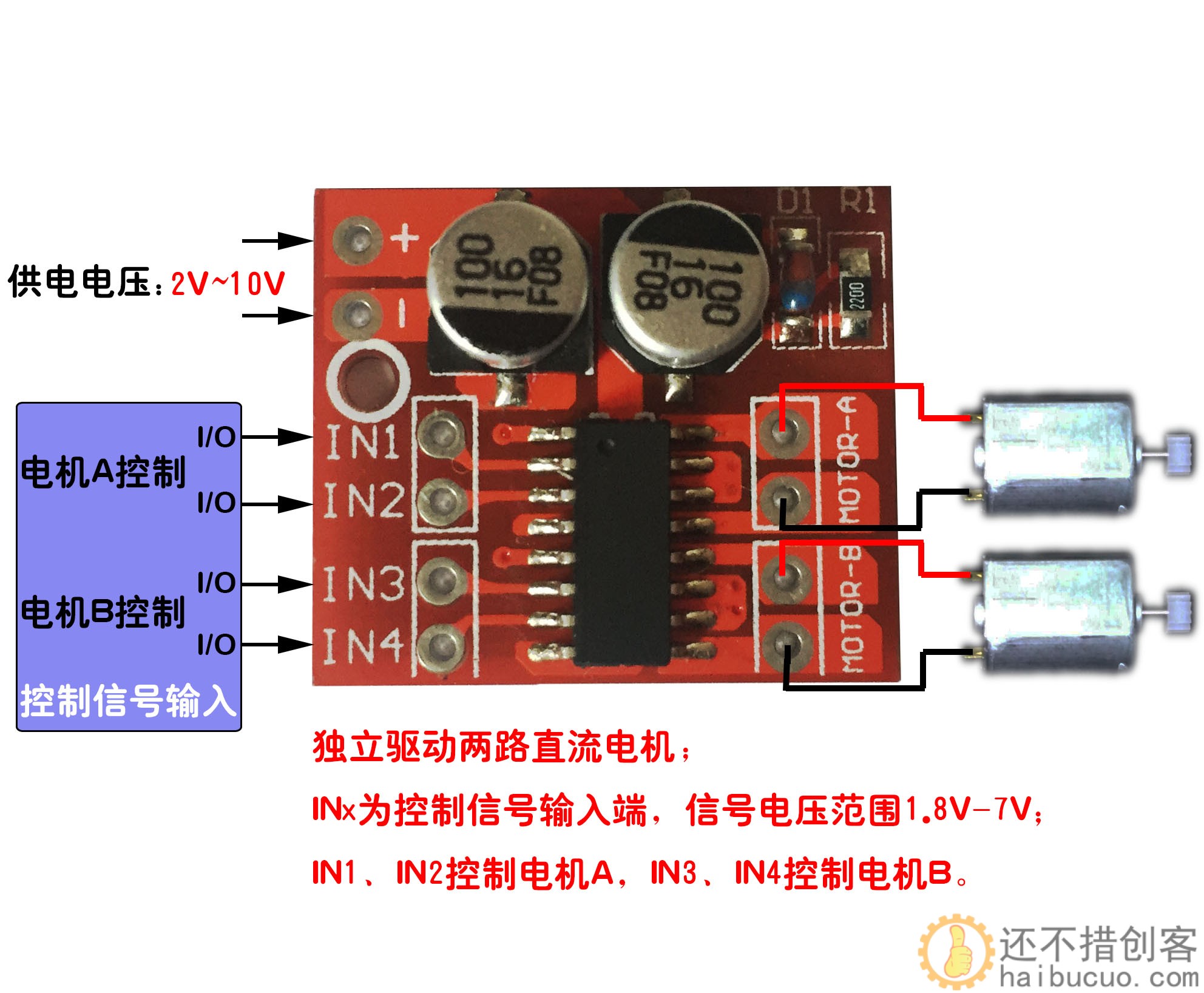

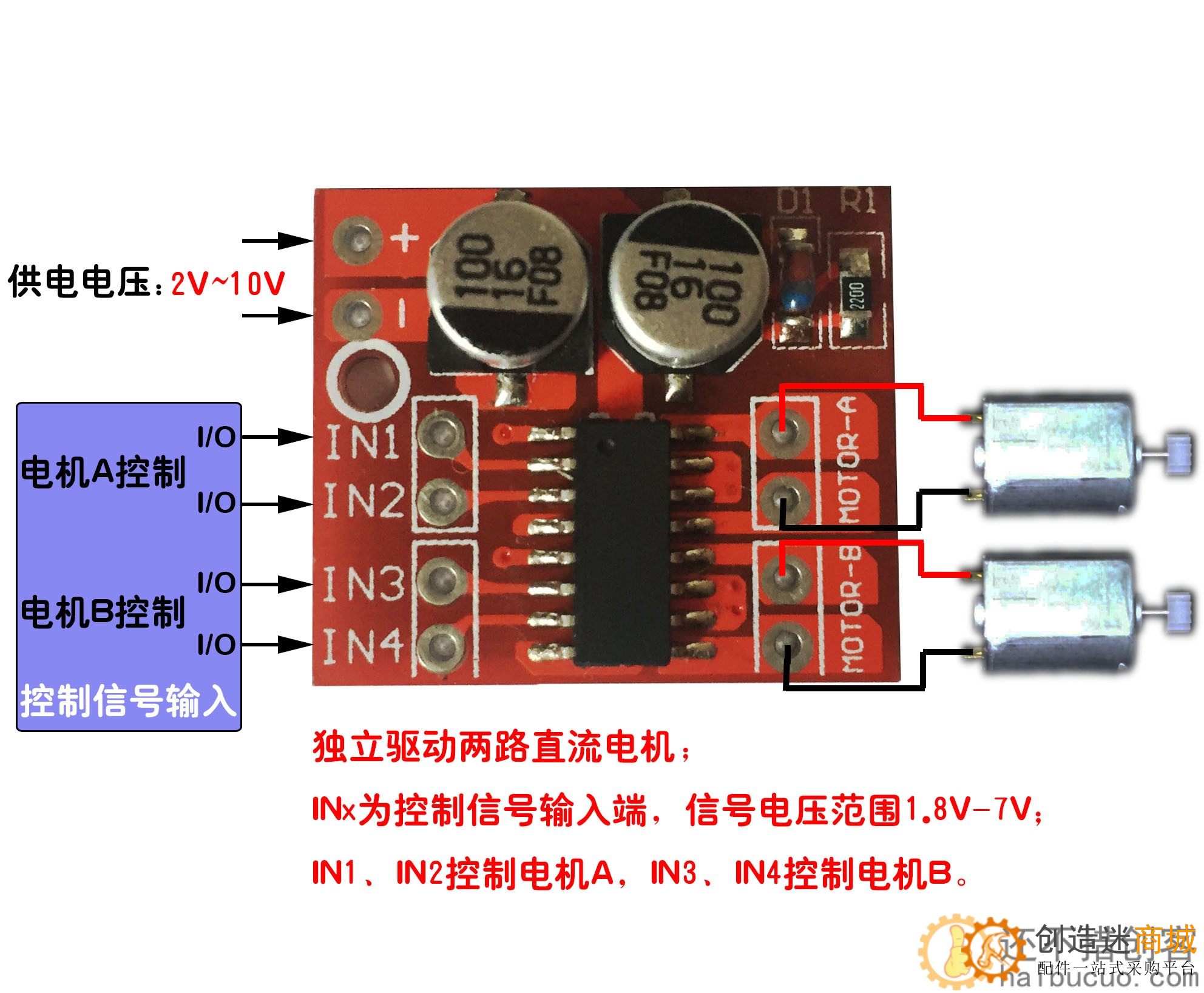

INx接单片机IO或者其他信号源,MOTOR-A和MOTOR-B端接电机。

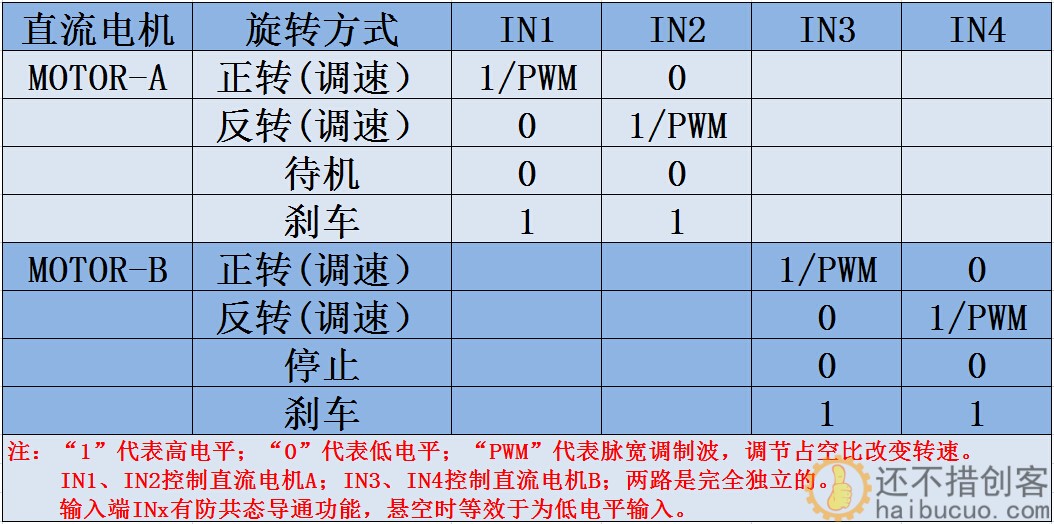

直流电机驱动逻辑真值表:

电机驱动模块 2路直流 正反转 PWM调速 双H桥步进电机迷你L298N

注意事项:

1.电源正极与负极接反肯定会造成电路损坏。

2.输出对地短路或输出端短路,还有电机堵转的情况下,芯片都会热保护的,但是在接近或者超过10V电压且峰值电流大大超过2.5A的情况下也会造成芯片烧毁。

电机驱动模块 2路直流 正反转 PWM调速 双H桥步进电机迷你L298N
