微信客服XL6009 400KHz 4A开关电流升压模块
模块性能与特点：

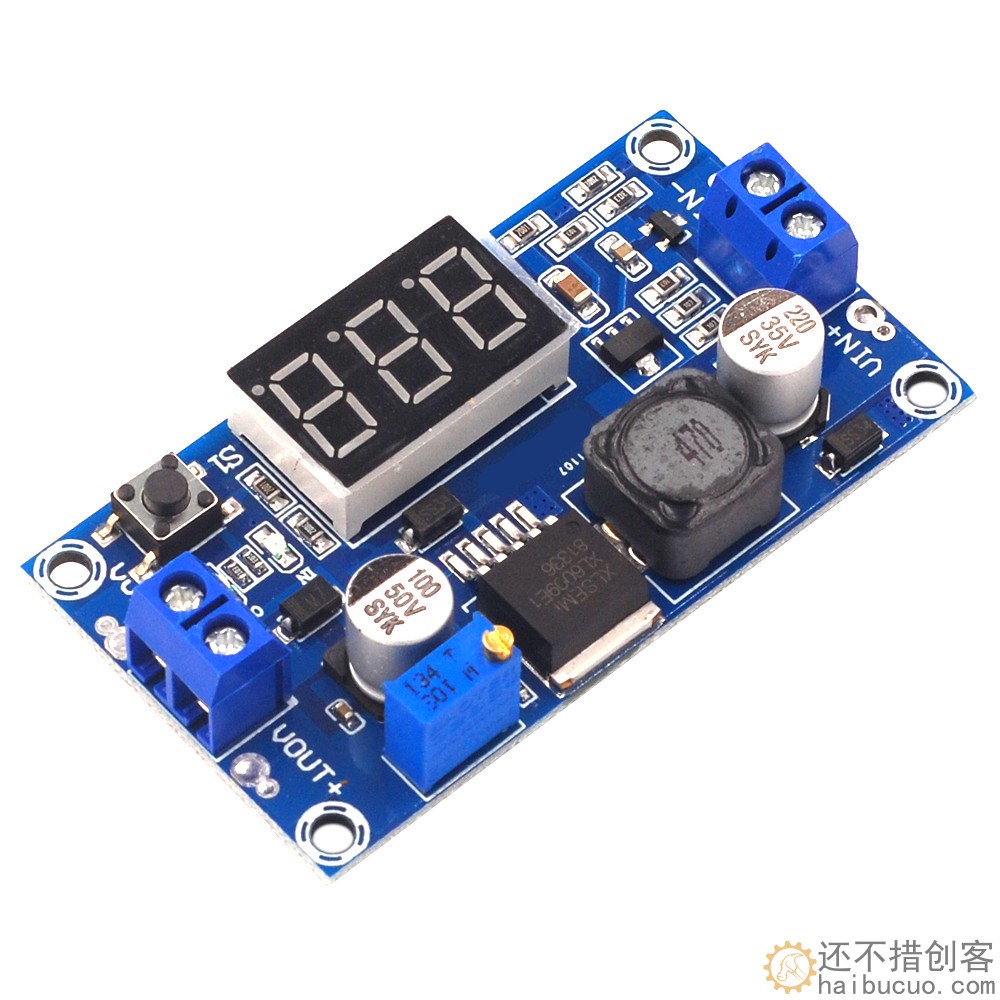

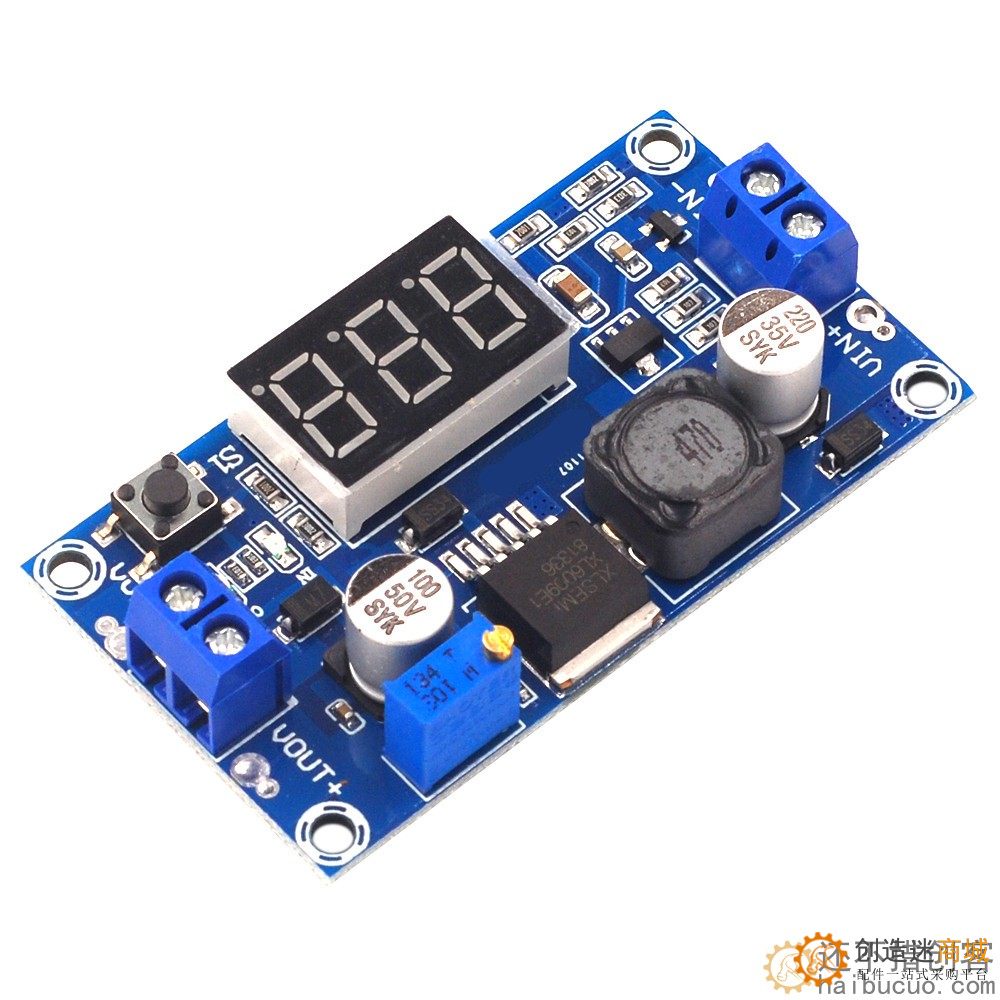

XTW6009 是一款4A开关电流的高性能升压（BOOST）模块。该模块使用第二代高频开关技术的XL6009E1为核心芯片，性能远超第一代技术的LM2577。XL6009升压模块成本更低，性能更卓越，LM2577模块即将被淘汰。
- 超宽输入电压3V~32V（5V以下升压工作正常，但数码管不工作），最佳工作电压范围是5~32V；
- 超宽升压输出电压5V~35V；
- 内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）
- 超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。（LM2577频率仅50KHz）
- 带电源指示灯
- 带电压表显示且电压表可自校准。采用了更先进的电压微处理器，电压表误差±0.05V，量程0~35V。（注意：要保证电压表准确性，请保证输入电压在4.5V以上）
- 轻触按键可切换测量输入或输出电压，并有指示灯显示正在测量的是哪路电压，并且保存设定，即便是断电再开机。
- 电压表可关闭，当不需要显示的时候轻触左侧按键即可轻松实现。
- 带接线端子，没有烙铁也可以方便使用，并且保留焊线接线点。
- 具有过热保护和短路保护功能

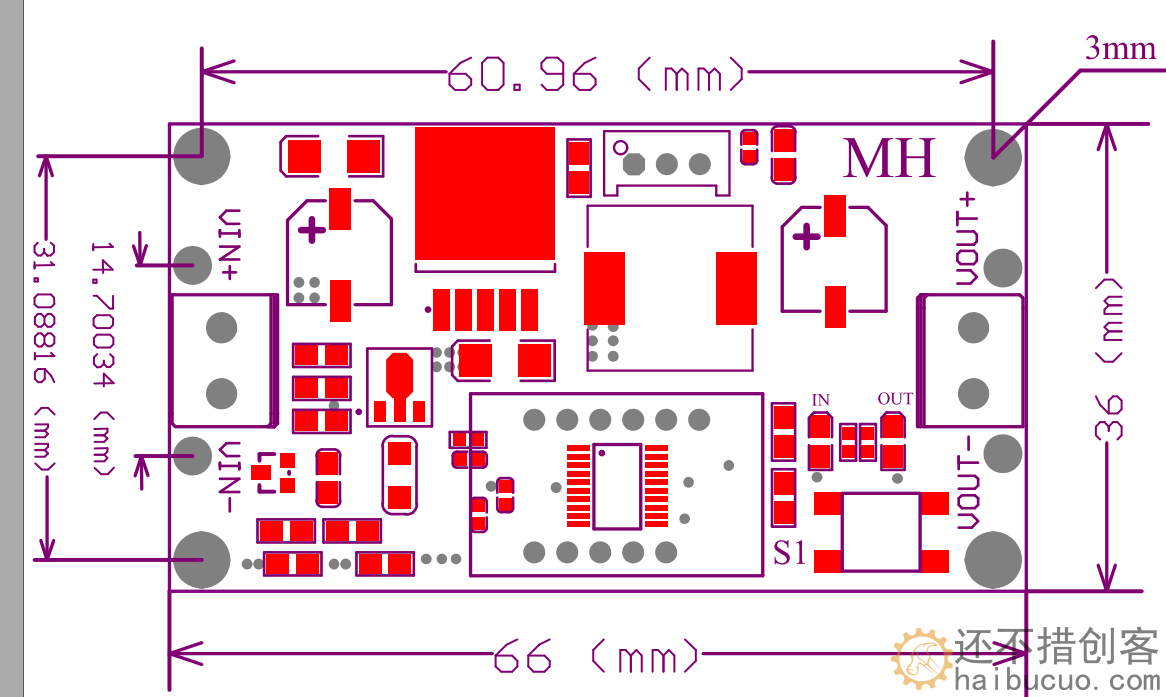

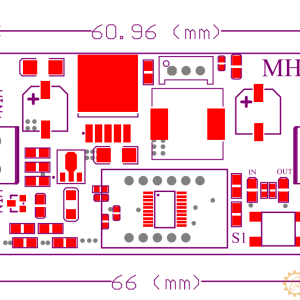

- 尺寸 68*37mm
- 重量 24g
技术参数：
模块性质：非隔离升压（BOOST）
整流方式：非同步整流
输入电流：4A（最大），空载18mA（5V输入，8V输出，空载小于18mA。电压越高，空载电流越大。）
转换效率：<94%（压差越大，效率越低）
开关频率：400KHz
输出纹波：50mV（电压越高，电流越大，纹波越大）
负载调整率：±0.5%
电压调整率：±0.5%
工作温度：-40℃~ +85℃
外形尺寸：43mm * 21mm * 14mm（长*宽*高）

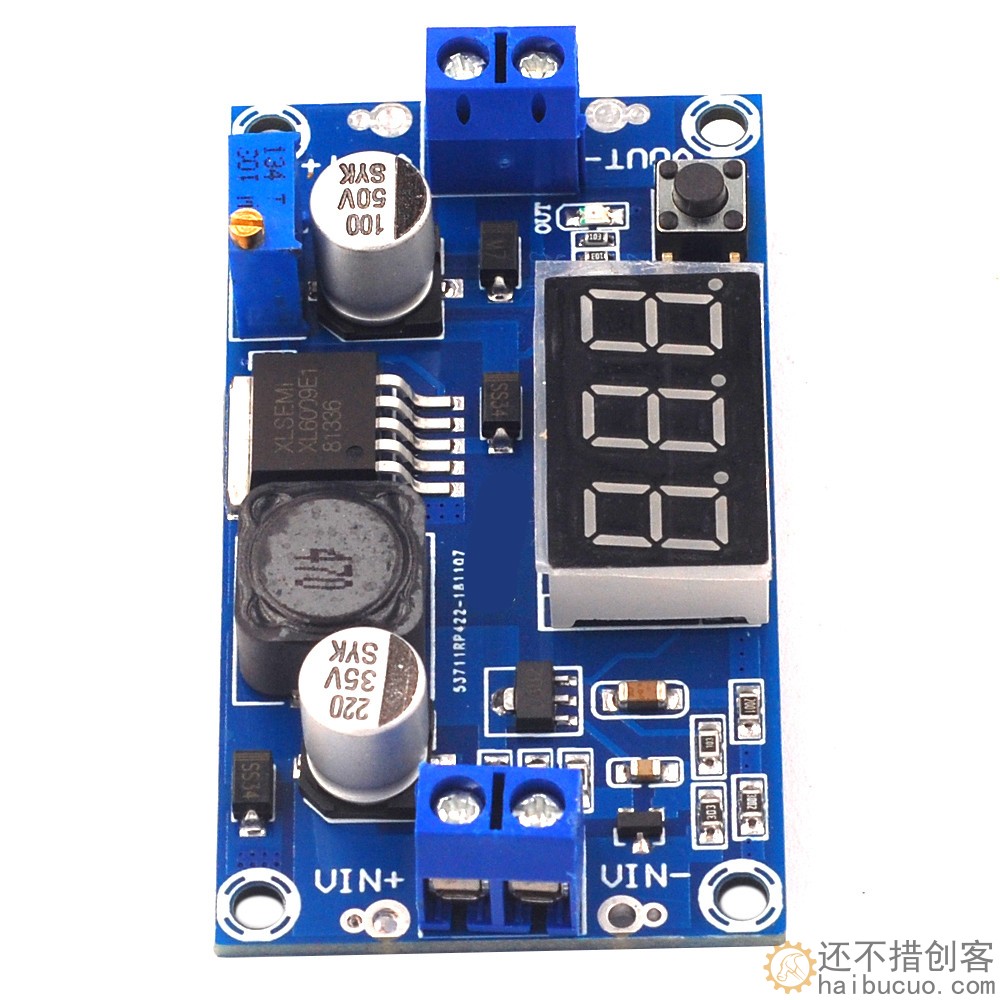

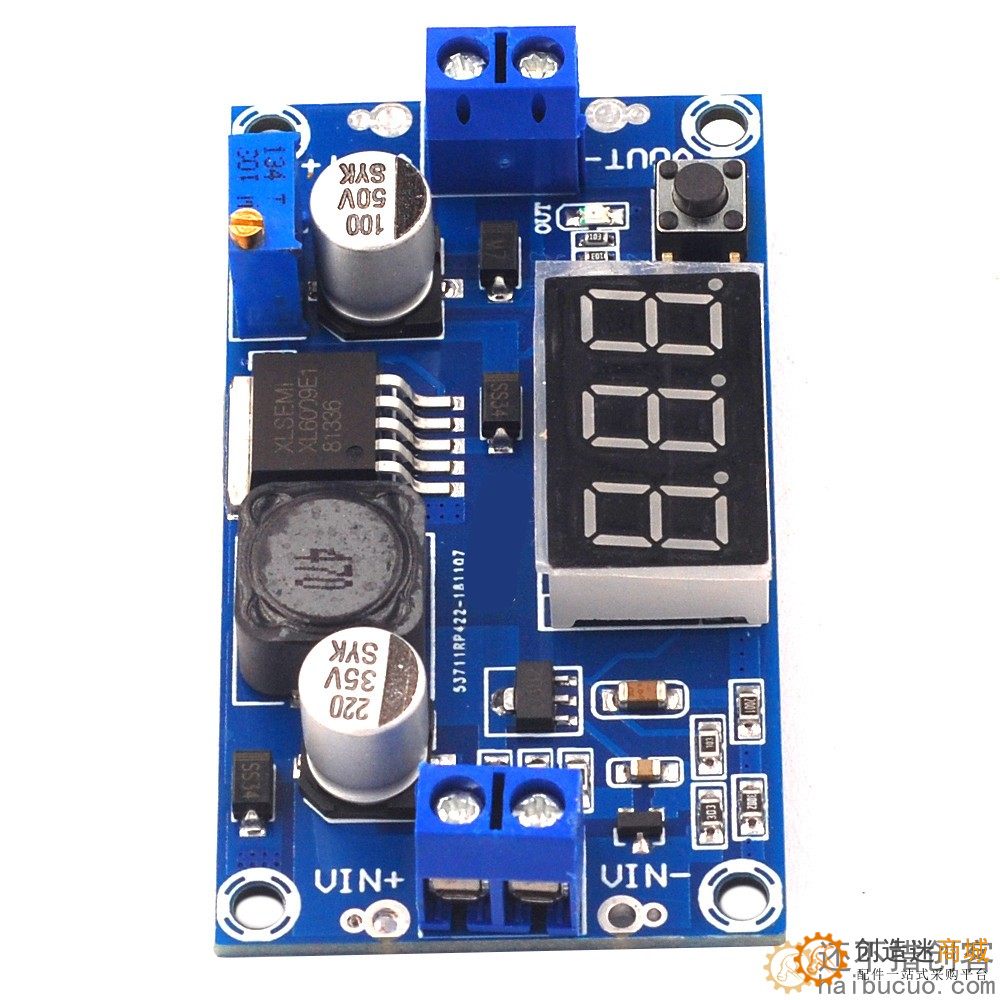

IN+ ：输入正极
IN- ：输入负极
OUT+：输出正极
OUT-：输出负极
测试对比样例参考：
输入5V 输出12V 0.8A 9.6W
输入7.4V 输出12V 1.5A 18W
输入12V 输出15V 2A 30W
输入12V 输出16V 2A 32W
输入12V 输出18V 1.6A 28.8W
输入12V 输出19V 1.5A 28.5W
输入12V 输出24V 1 A 24W
输入3V 输出12V 0.4A 4.8W
板载电压表自校准方法：
1.板载电压表显示输出电压时，长按右侧按键2秒后松开，电压表和输出电压指示灯“OUT”同步闪烁，此时进入输出电压调整模式；同理，在电压表显示输入电压时，长按右侧按键2秒后松开，电压表和输入电压指示灯“IN”同步闪烁，此时进入输入电压调整模式；
2.轻触右侧按键，电压升高一个单位，轻触左侧按键，电压降低一个单位；由于一个单位的电压值小于0.1V，所以您需要连续按动1-5次才能看到电压表变化了0.1V，具体连续按键几次取决于当前显示的电压值，当前显示电压越高，按动的次数越少；
3.电压调整完毕后，长按右侧按键2秒后松开，此时即可退出电压校准模式，所有参数设置自动掉电保存。
注：此种调节方式您只需校准一次便可在整个电压量程上得到精准的电压值，此功能是为了满足您更高的精度要求而设计，请放心使用。
应用范围：
本模块可以应用在输出电压高于输输入电压的升压领域，如蓄电池、电源变压器、DIY可调稳压电源、24V车载笔计本电源、工业设备降压、9转12V，12V转18V，18V转24V等。
