仿制1930年代的无线电发射机
DIY作品教程 •

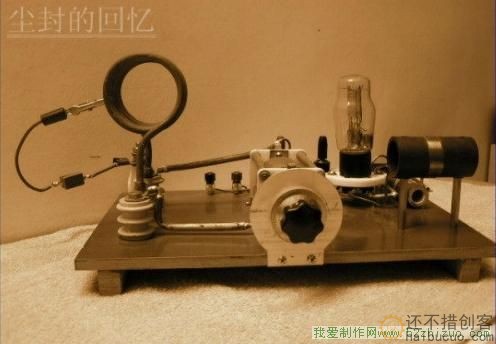

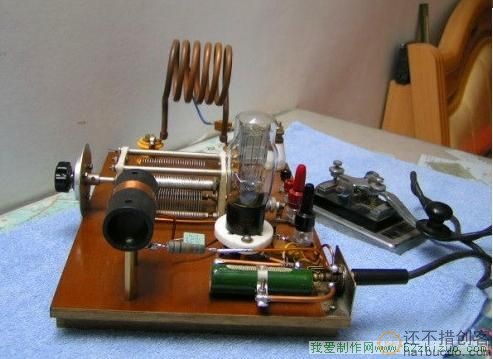

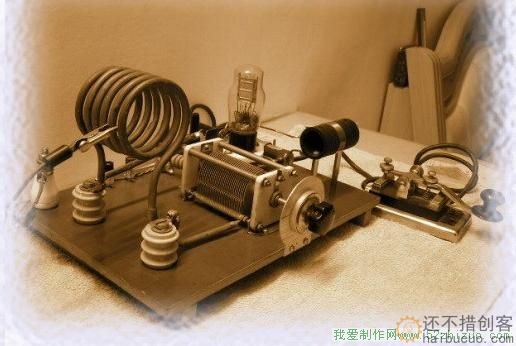

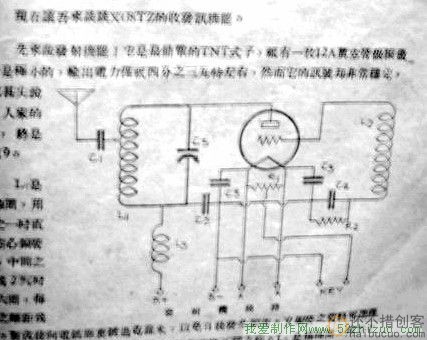

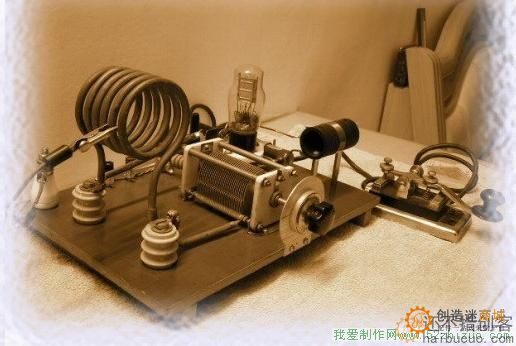

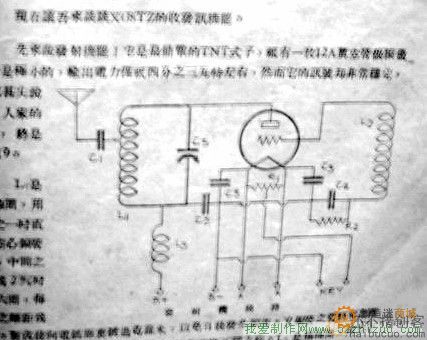

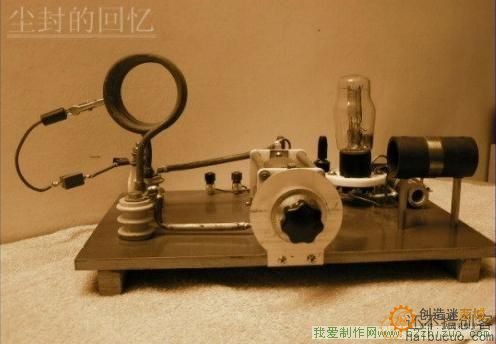

| 仿制1930年代的无线电发射机 1930年代的业余无线电爱好者（HAM）用他们自制的简单电台与世界通联。下面是看到的一篇关于XU8TZ和他的电台以及别的HAM仿制的电台照片。照片照得很漂亮！这只是反映那个年代精神的一个侧影。 业余电台“XU8TZ”之现状（周末算） 提起XU8TZ的呼号，在各位业余家的印象中，恐怕很疏远，或许也很熟悉。这是什么话？因为XU8TZ这是去年夏季才成立（民国25年）当然还不见得有名；但是每晚7时以后XU8TZ总在40公尺段叫着CQ！很少有停工的日子，那末各位或许是很熟悉的。 XU8TZ的主人，与XU8KC及XU8CK是多年的同事，他们两人是老资格的业余者，时常把收发信机拆弄改革，有时还收到远地寄来得QSL卡片，因此我也给他们引起了兴趣。渐渐地省点零用费，买点国货零件，装配了一架收讯机，空暇的时候，听听XGOX的短波的播音，和香港的短波音乐，极有兴味。后来也给我发现了业余波带，每逢听到业余电台CQ呼叫，恨不得立即制造一架发射机开启着回答他呢。一听到人家相互在空气中谈话，又觉得极其羡慕。这样过了不久，居然我也造了一架发射机，虽然是极其简陋，但是也QSO过不少电台，全中国的业余电台差不多被我通到过相近半数，国外的J，KA1等，也通过几家，我现在仍是每夜CQ，希望不久的将来，能用这架RIG WAC。 现在让我来谈谈XU8TZ的收发讯机吧！ 先来说发射机吧！它是最简单的TNT式子，只有一枚12A真空管做震荡，电力是极小的，输出电力仅只3/4瓦特左右，然而它的讯号却非常稳定，声调也甚尖锐悦耳，人家的报告，终是T8或T9。 L1是屏极线圈，用1/4寸直径之空心铜管绕制，中间之直径为2．3/8寸，共六圈，每圈间之距离为3/16寸。制成后向电镀厂里镀过克罗米，以免日后发生铜青。又铜管之质料可所选择较硬者，将来应用时不致时常颤动，而有讯号不稳之病。L2是隔（栅）极圈，用三十号双纱包线，绕于一寸直径高绝缘管子上，共26圈，绕成后用绝缘漆漆妥，可免将来松动。此机所用之天线，为T形之单根赫兹式。 发射机用料如下： C1 0.002MFD云母电容（2000P） C1 0.002MFD云母电容器 C2 0.002MFD云母储电器 C3 0.005MFD云母储电器二只 C4 0.00025MFD云母储电器 C5 0.0005MFD大型可变储电器 R1 75或100欧姆中心分头电阻 R2 10000欧姆5瓦特固定电阻 V 12A或71A L3 4.5M.H.蜂房式扼制圈 根据鄙人实验，放线圈之高脚绝缘子，至可变储电器C5之导线应该用较粗之铜梗，或用绕线圈之铜管制。又C5必须选用片子较厚，及片子距离较宽之货品，否则发射时会发生火花. 还有一件事也可以说是我的经验，就是那中心分头灯丝阻力，它分头两旁阻力必须完全相等，还有是应该直接焊接在灯座上，否则要其声调尖锐，真无异缘木而求鱼了。 讲道XU8TZ的收讯机，那真是简陋的笑话，四个最旧式的真空管，和两枚五角钱的中雍404号经济变压器，末级低放的屏极电压只有60伏脱，居然也每夜收到VK同K6等的DX讯号。…………….（所有零件暂略） BD3CC 摘自《实用无线电杂志》1936年2卷6期   图一 XU8TZ 电台的发射机电路图  图二 按电路图仿制的发射机照片  图三 按电路图仿制的发射机照片（另一个角度）  图四 按电路图仿制的发射机照片（又一个角度） |
