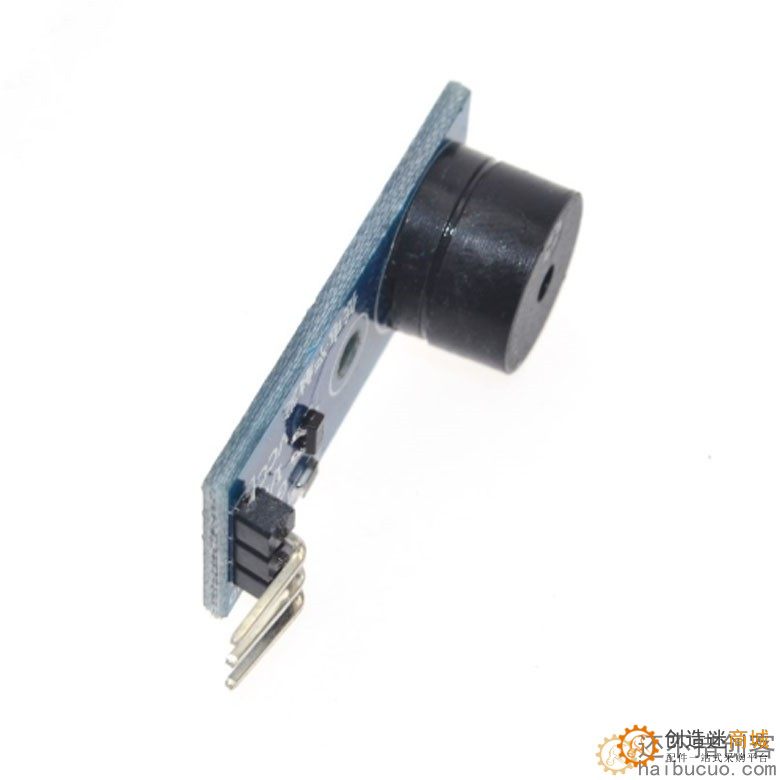

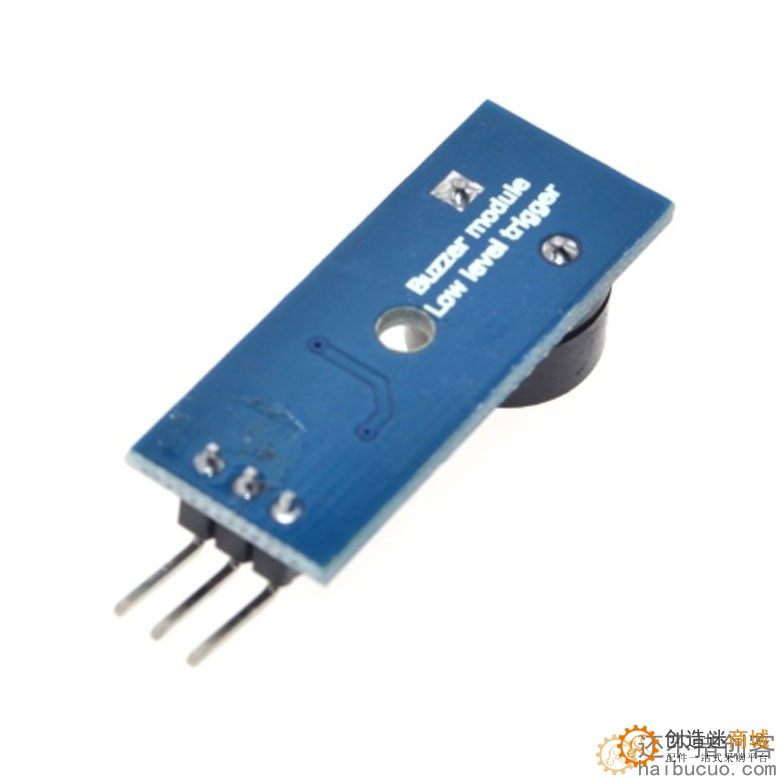

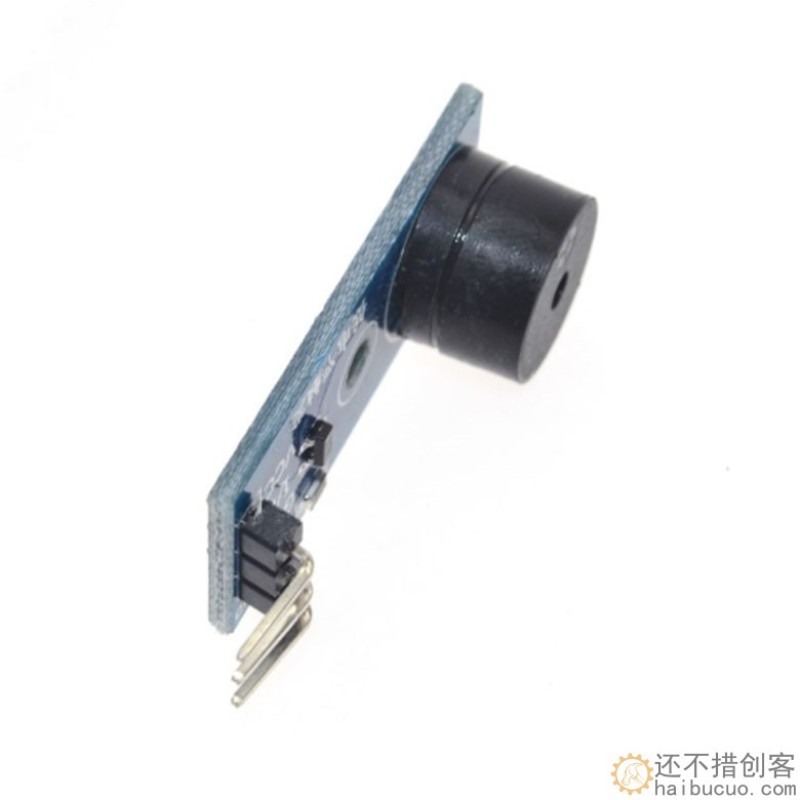

无源蜂鸣器模块 低电平触发 蜂鸣器控制板SNA311

有缘蜂鸣器用电平驱动，无缘要用PWM信号

链接： https://pan.baidu.com/s/1pjbD2u9hcSW0caC3WUwRIg
提取码：cyzk

现在有很多人对有源蜂鸣器和无源蜂鸣器的概念不是很清楚，这里做简单介绍，希望对大家日后使用有所帮助。

注意，这里的“源”不是指电源。而是指震荡源。

无源蜂鸣器的特点是：
1 无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它
2 声音频率可控，可以做出“多来米发索拉西”的效果。
3 在一些特例中，可以和LED复用一个控制口

有源蜂鸣器的特点是：
1 有源蜂鸣器内部带震荡源，所以只要一通电就会叫
2 程序控制方便，单片机一个高低电平就可以让其发出声音，而无源蜂鸣器却做不到。
每套重量约为6g

一 模块描述
1 模块采用9012三极管驱动

2 工作电压3.3V-5V
6 设有固定螺栓孔，方便安装
7 小板PCB尺寸：3.3cm * 1.3cm

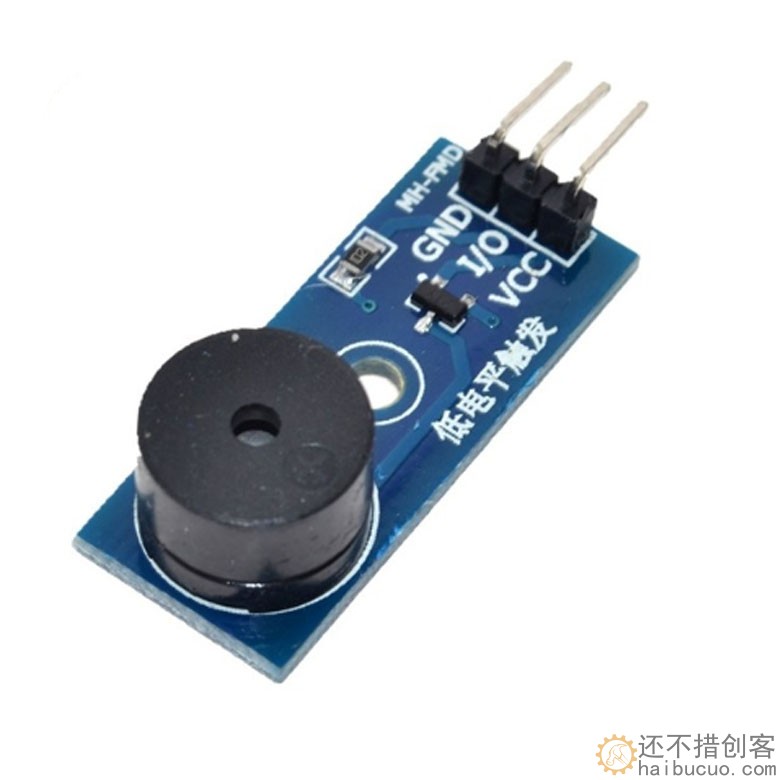

二 模块接口说明（3线制）
1 VCC  外接3.3V-5V电压（可以直接与5v单片机和3.3v单片机相连）
2 GND  外接GND
3 I/O   外接单片机IO口

三 发货清单

 1 无源蜂鸣器模块一块（测试通过）
