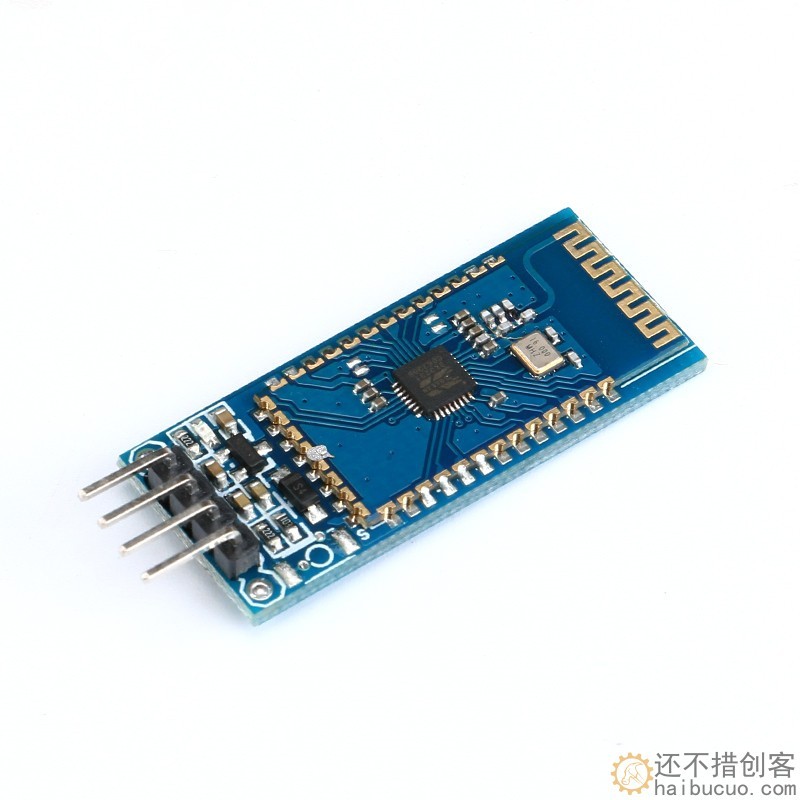

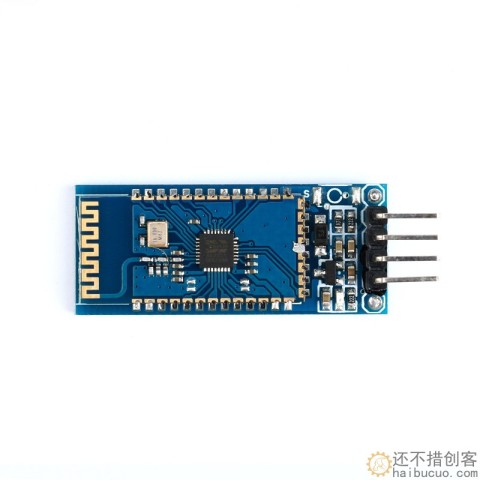

BT06蓝牙模块是专为智能无线数据传输而打造，遵循V3.0蓝牙规范。
本模块支持UART接口，并支持SPP蓝牙串口协议，具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大功能。
1．特点：
蓝牙V3.0+EDR
蓝牙Class2
内置PCB射频天线
支持UART接口
3.3V电源
2．应用领域：
该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以两个模块之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。
※蓝牙无线数据传输；
※工业遥控、遥测；
※POS系统，无线键盘、鼠标；
※交通,井下定位、报警；
※自动化数据采集系统；
※无线数据传输；银行系统；
※无线数据采集；
※楼宇自动化、安防、机房设备无线监控、门禁系统；
※智能家居、工业控制；
※汽车检测设备；
※电视台的互动节目表决设备；
※政府路灯节能设备
※无线LED显示屏系统
※蓝牙操纵杆、蓝牙游戏手柄
※蓝牙打印机
※蓝牙遥控玩具
※汽车诊断仪OBDII
3．物理特征：
| OperatingFrequencyBand | 2.4GHz-2.48GHzunlicensedISMband |
| BluetoothSpecification | V2.1+EDR |
| OutputPowerClass | Class2 |
| OperatingVoltage | 3.3V |
| HostInterface | UART |
| Dimension | 27mm(L)x13(W)mmx2mm(H) |
4．电气特征：
| AbsoluteMaximumRatings | ||
| Rating | Min | Max |
| Storagetemperature | -40℃ | +150℃ |
| Supplyvoltage:VBAT | -0.4V | 5.6V |
| Otherterminalvoltages | VSS-0.4V | VDD+0.4V |
| RecommendedOperatingConditions | ||
| OperatingCondition | Min | Max |
| Operatingtemperaturerange | -40℃ | +150℃ |
| GuaranteedRFperformancerange(a) | -40℃ | +150℃ |
| Supplyvoltage:VBAT | 2.2V | 4.2V(b) |
5．功耗：
| OperationMode | ConnectionType | UARTRate(kbps) | Average | Unit |
| Pagescan | – | 115.2 | 0.42 | mA |
| ACLNotraffic | Master | 115.2 | 4.60 | mA |
| ACLWithfiletransfer | Master | 115.2 | 10.3 | mA |
| ACL1.28ssniff | Master | 38.4 | 0.37 | mA |
| ACL1.28ssniff | Slave | 38.4 | 0.42 | mA |
| SCOHV330mssniff | Master | 38.4 | 19.8 | mA |
| SCOHV330mssniff | Slave | 38.4 | 19.0 | mA |
| StandbyHostconnection | – | 38.4 | 40 | μA |

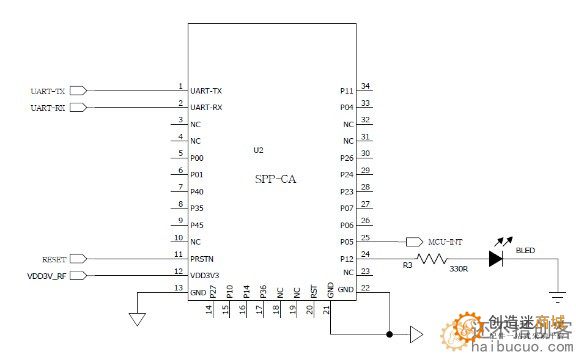

6．应用电路图：
7．其他配置
状态指示LED：P12
用于指示蓝牙模块所处状态，LED灯闪烁方式与蓝牙模块状态对应见下表：
| 模式 | LED显示 | 模块状态 |
| 从模式 | 均匀慢速闪烁(800ms-on,800ms-off) | 等待配对 |
| 长亮 | 建立连接 |
主机中断指示：P05
用于指示主机中断与否，连接状态为高电平，其他状态低电平。
8．LAYOUT注意事项
1，SPP-CA蓝牙模块串口电平需3.3V，如果和5V电平系统连接需要增加电平转换芯片。
2，蓝牙信号受周围影响很大，如树木、金属、墙体等障碍物会对蓝牙信号有一定的吸收或屏蔽，所以建议不要安装在金属外壳之中。
3，由于金属会削弱天线功能，建议在给模块Lay板时，模块天线下面不要铺地和走线，最好能挖空。
