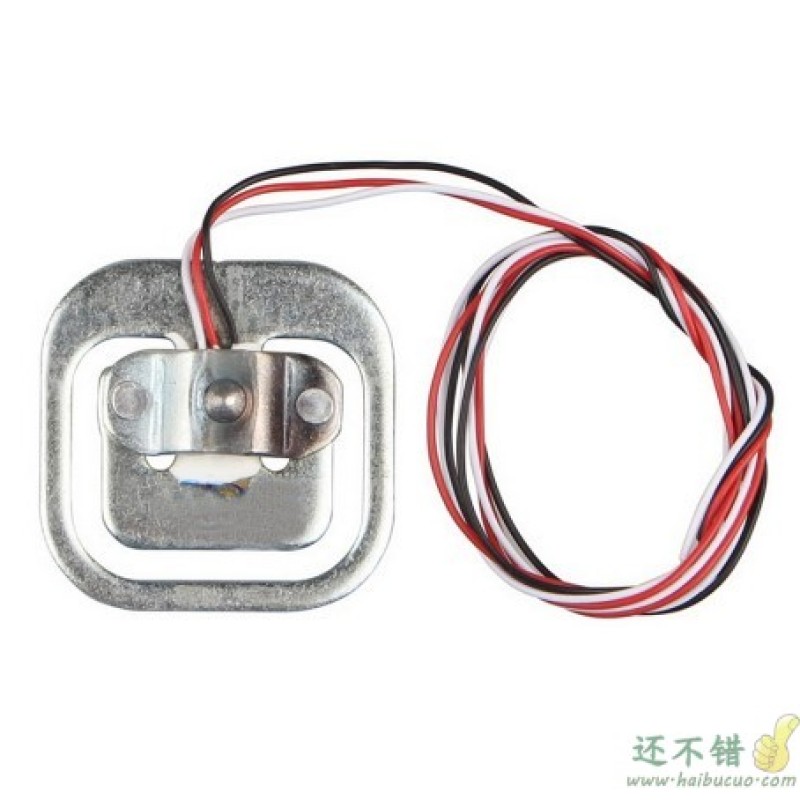

传感器 人体秤50kg 称重传感器 电阻应变半桥式传感器50kg

所有资料都在本描述里面了，没有任何额外资料了，也不提供技术支持。你如果没有把握，不知道怎么用，建议你不要购买。

尺寸：34mmX34mm

内部为1000欧半桥应变片,量程为50kg称重传感器,半桥结构.

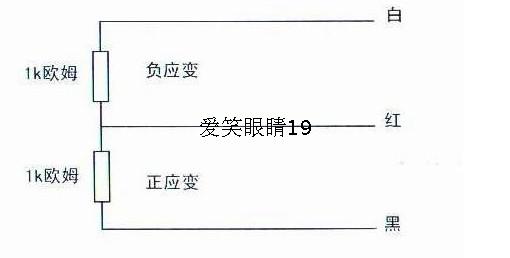

内部原理:

测量时,外侧边正确施加外力，E字形传感器的应变梁部分(即中间贴应变片的,有白色覆胶的梁臂)和外侧边要形成一个方向相反的剪切力,即中间的应变梁在受力下必需可以发生弯曲变化,应变梁受力面另一侧不可有阻挡物。

本传感器内部是一组半桥应变片,使用方法可以有以下三种:

1、使用一只传感器配合外接电阻组成全桥测量,量程为一个传感器的量程：50kg。对外接电阻要求较高。

2、使用二只传感器组成全桥测量,量程为两只传感器的量程之和：50kgx2=100kg

3、使用四只传感器组成全桥测量,量程为四只传感器的量程之和：50kgx4=200kg

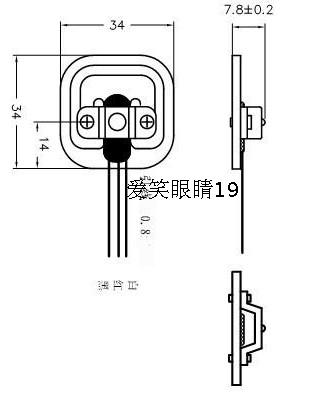

机械尺寸:
