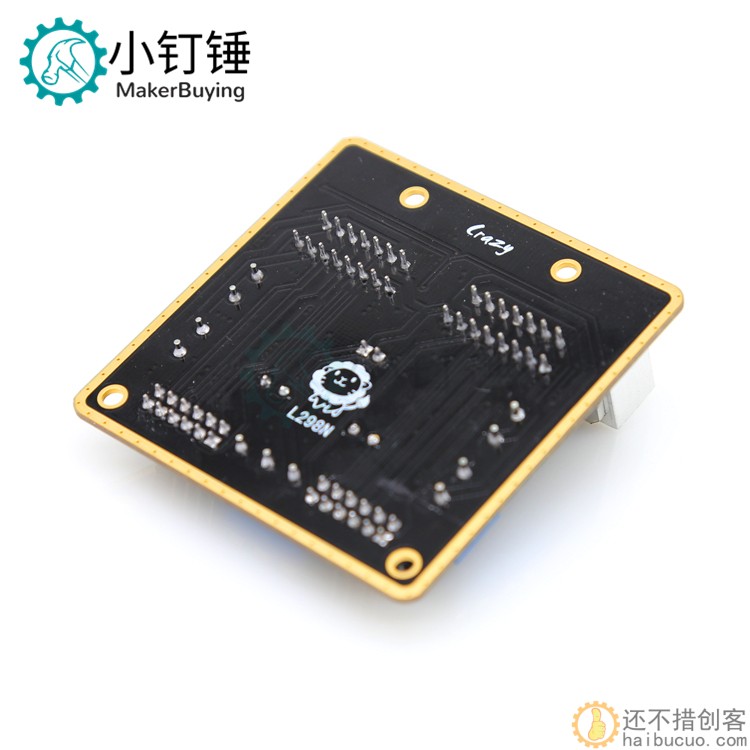

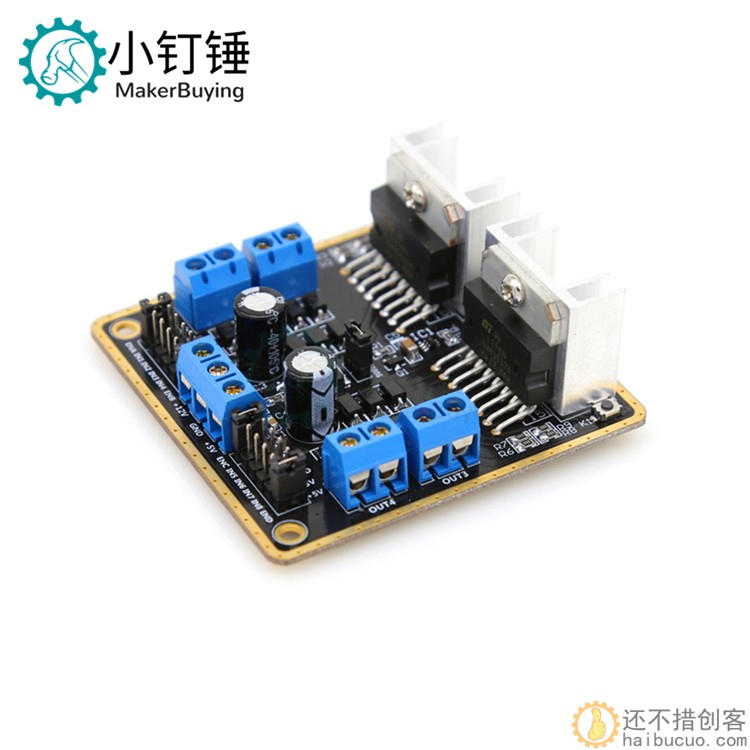

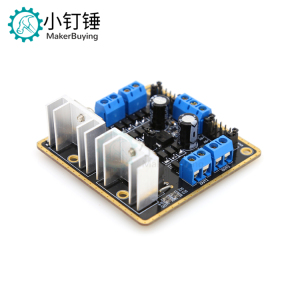

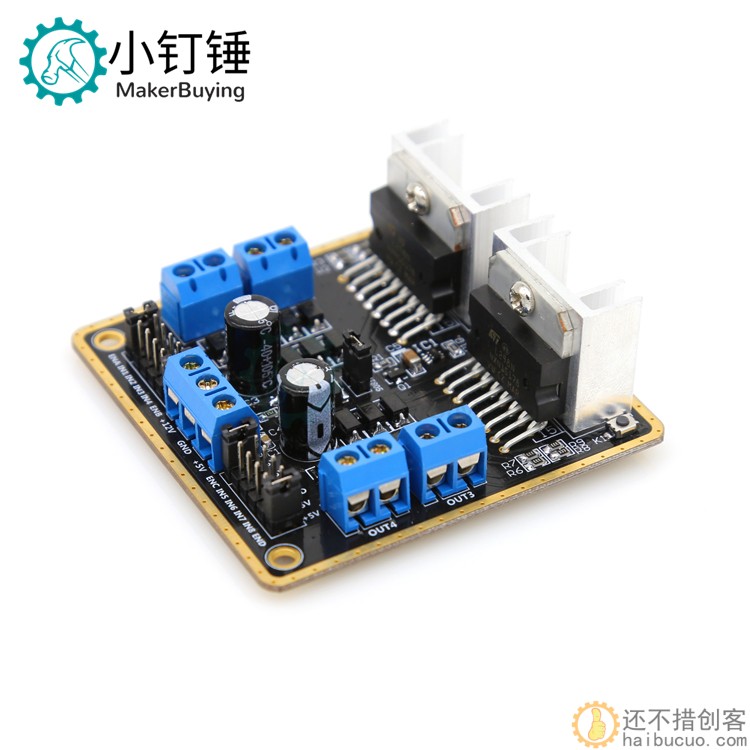

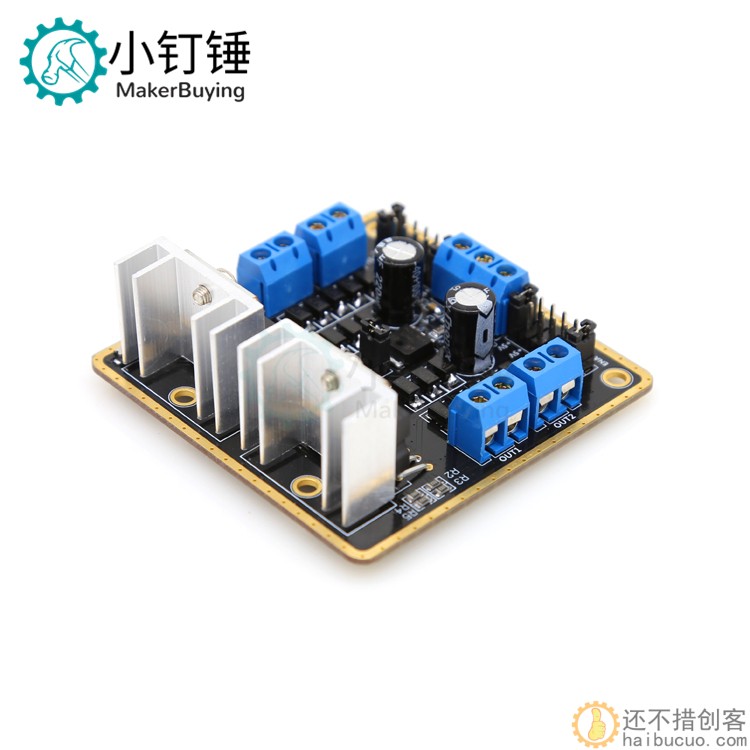

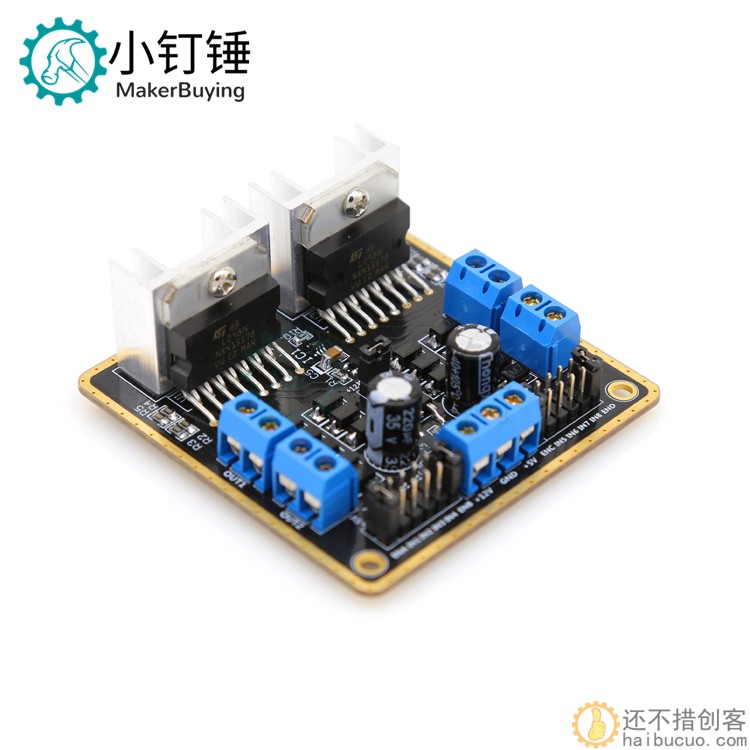

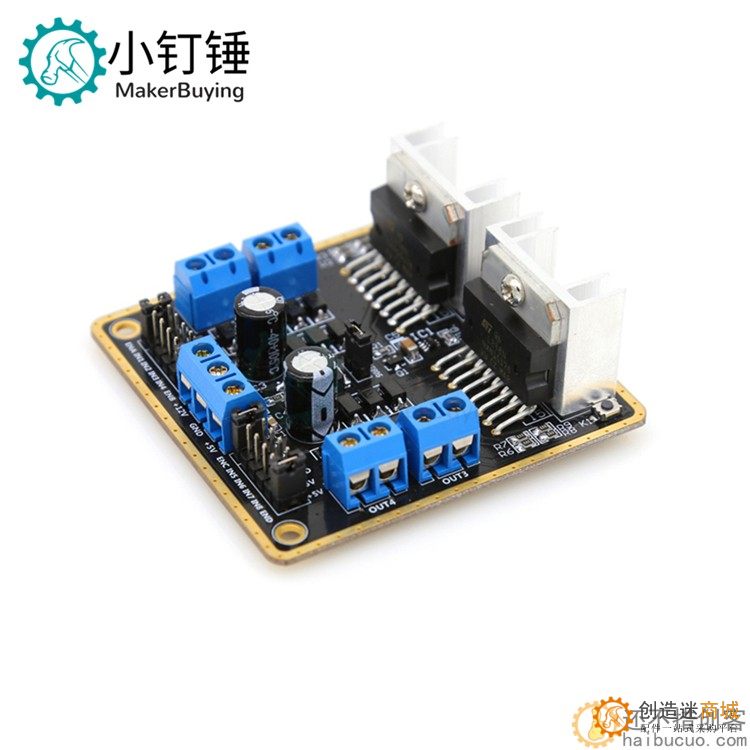

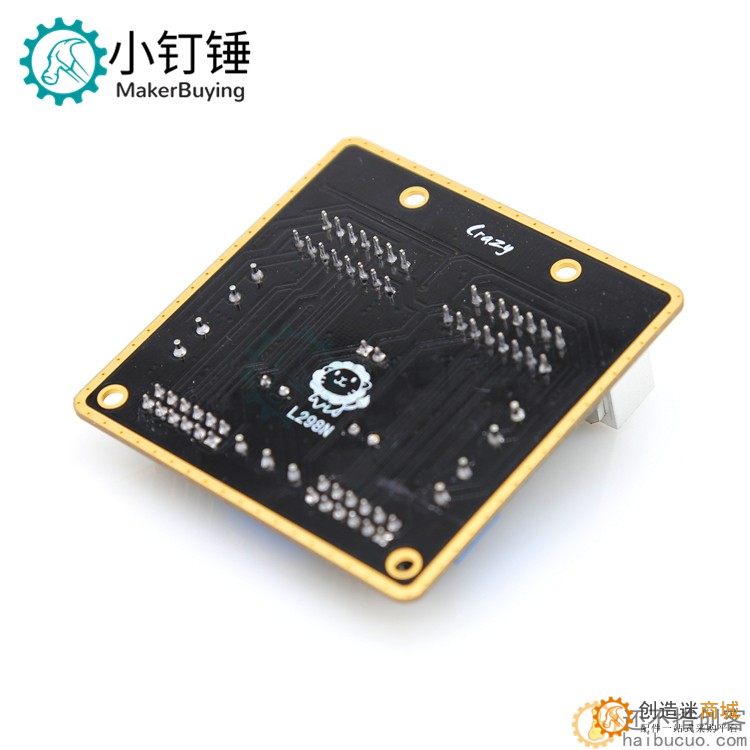

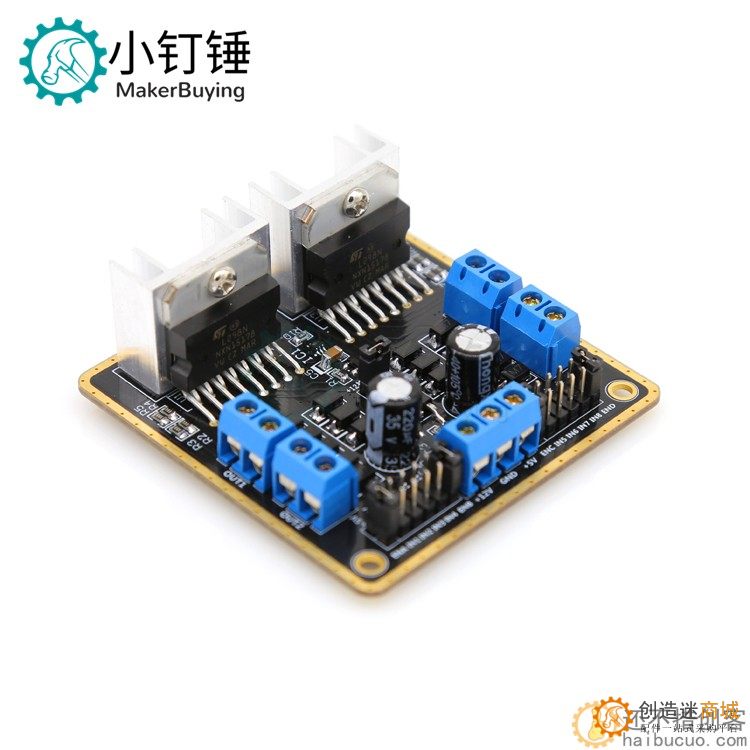

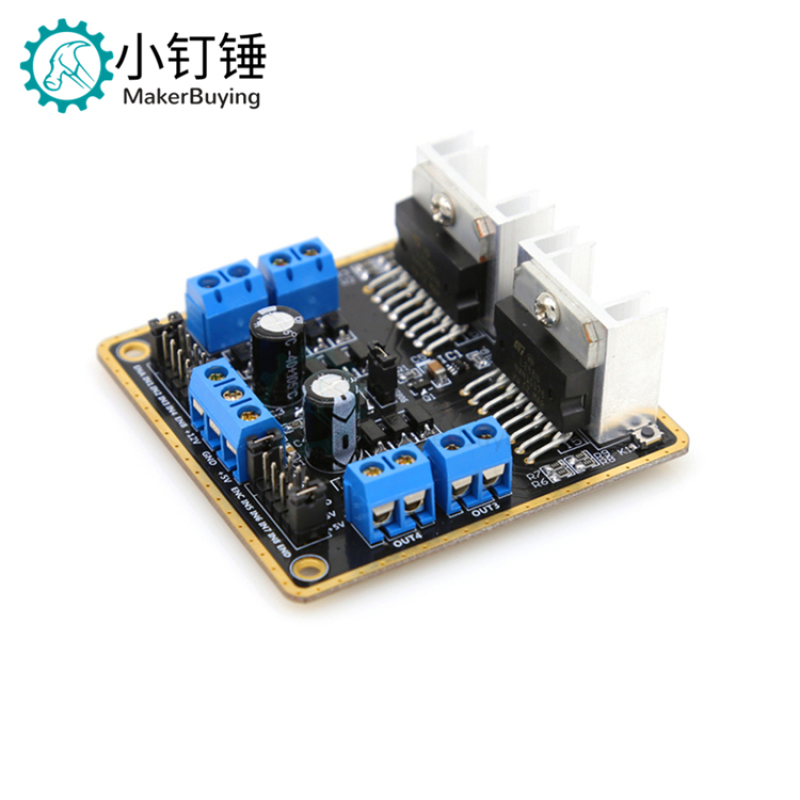

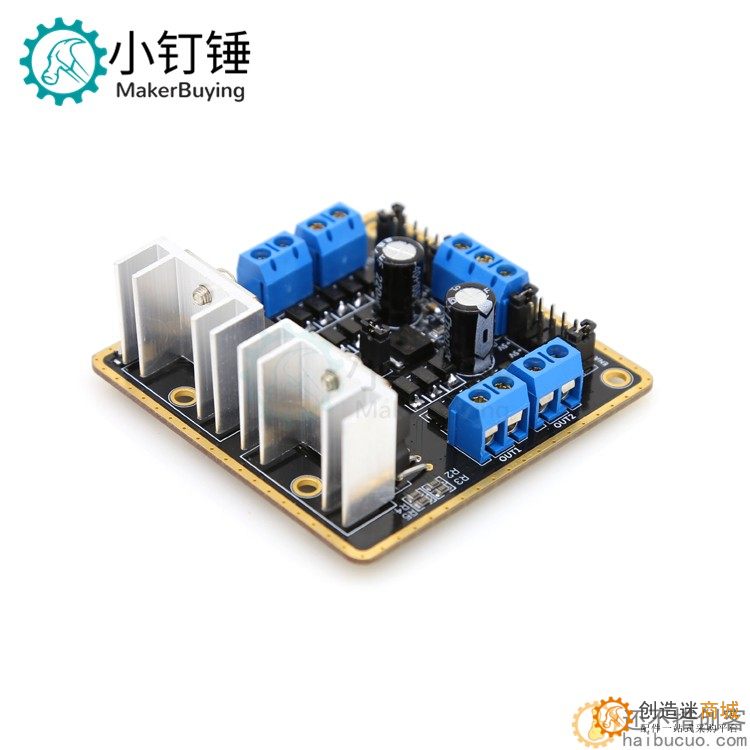

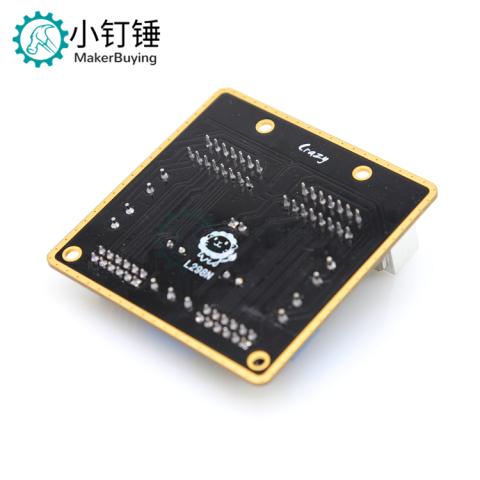

双路L298N电机驱动 驱动四个减速马达两个步进电机 智能小车配件
产品描述:
●模块使用 L298N作为主驱动芯片，具有驱动能力强，抗干扰能力强等特点。模块内置 7805给单片机提供5V逻辑供电
模块使用大容量滤波电容， 续流保护二极管，可以提高可靠性
●逻辑电压: 5V
●逻辑电流: 0Ma-36mA
●存储温度: -20C到+135C
●工作模式: H桥驱动
●驱动电压: 5V-24V
●驱动电流: :2A (MAX单桥)
最大功率: 25W (单路)
产品尺寸: 60mm * 60mm
产品特点:
●模块采用两路 L298N芯片，可以驱动四个直流电机，或两个四线步进电机
●一 键检测功能，检测模块是否正常运行，
●检测方法， 接通电源连接电机，按下检测按键，电机先正传二到三秒然后反转
应用实例:
由于模块是 4路的H桥驱动， 驱动4个直流电机的方法:使能ENA,ENB, ENC,END之后， 分别从IN1-IN8输入PWM信号驱动电机OUT1-OUT4的转速和方向，
也可将PWM控制加载到ENA, ENB, ENC, END实现每一路调速
注意事项:
● 当驱动电压为7V-12V的时候，可以使能板载的5V逻辑供电，当使用板载板载5V供电之后，接口的+5V供电不要输入电压，但是可以引出5V电压供外部使用(这种即为常规应用)
