首先介绍一下此模块的特色与优势（要么不做，要做就要做的最好）：
- 可能会用到的全部引出：除了引出SDA和SCL这两必须的端口外，还把可能会用到的INT、COT也都引了出来。
- 备用电池：当系统断电后，备用电池给PCF8563芯片供电，PCF8563的低功耗，保证了电池可以正常供电十年。
- 晶振：全新原装正品晶振，保证了芯片的PCF8563的稳定、准确的走时。
- 芯片本身的优势：店主实际项目中，应用过多种时钟芯片，发现飞利浦的这款芯片是最稳定的、走时最准的、功耗最低的。像DS1302之类的时钟芯片简直弱爆了，极力推荐PCF8563时钟芯片。

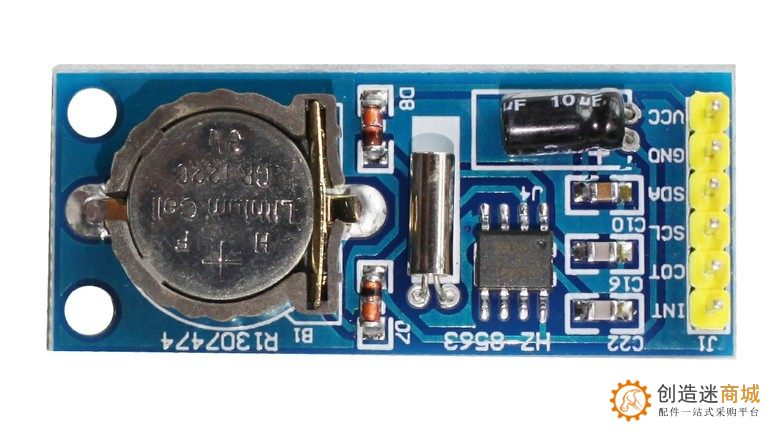

宝贝正面图

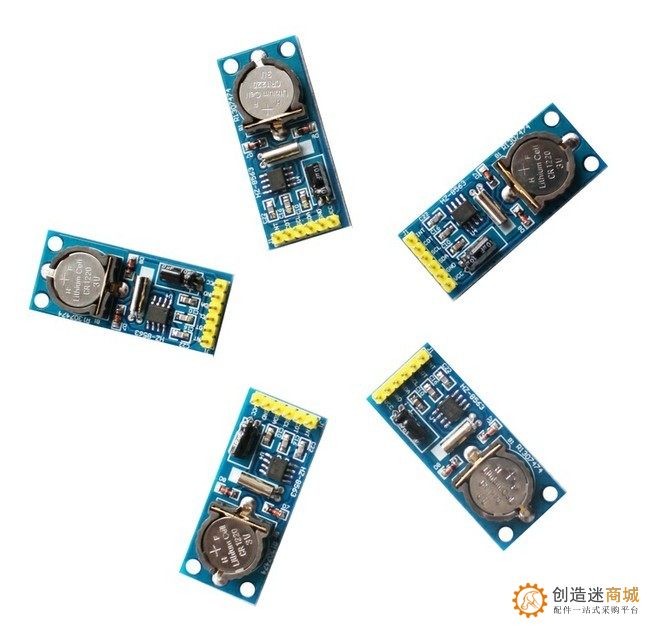

兄弟几个来个合影，
一、PCF8563 时钟芯片介绍
PCF8563 是PHILIPS 公司推出的一款工业级内含I2C总线接口功能的具有极低功耗的多功能时钟/日历芯片。PCF8563 的多种报警功能、定时器功能、时钟输出功能以及中断输出功能能完成各种复杂的定时服务，甚至可为单片机提供看门狗功能。是一款性价比极高的时钟芯片，它已被广泛用于电表、水表、气表、电话、传真机、便携式仪器以及电池供电的仪器仪表等产品领域。
PCF8563主要性能指标：
★可采用备用电池供电
★宽电压范围 1.0~5.5V
★超低功耗：典型值为0.25uA
★通过I2C总线串行输入/输出
★可编程时钟输出频率为：32.768KHz、1024Hz、32Hz 、1Hz。
★四种报警功能和定时器功能
★内含复位电路、振荡器电容和掉电检测电路
★开漏中断输出
★400KHZ高速读写
二、模块接口说明
左边电池安装接口
安装时注意方向，根据图片上的方向安装
右边INT 中断输出（一般用不到）
COT 时钟输出端（一般用不到）
SCL IIC时钟接口 接单片机IO口
SDA IIC数字接口 接单片机IO口
GND 模块地 外接地
VCC 电源接口 外接3.3v-5v
三、测试说明
将附带资料里的51文件夹中的程序下载到STC89C52单片机（程序兼容性很好，稍作修改即可在别的单片机中用），通电后，打开串口即可收到正在运行的时钟信息。

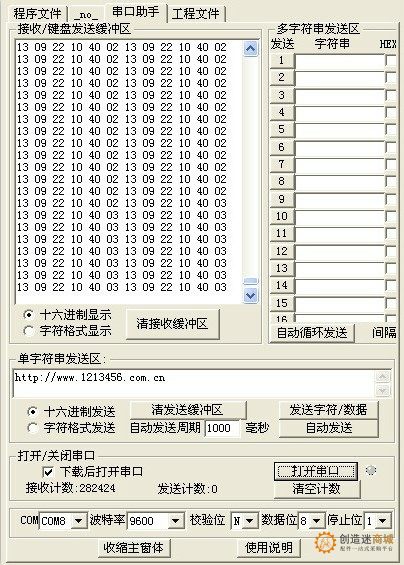

程序下载进去后，打开串口调试工具，即可收到年、月、日、时、分、秒的信息。
四、发货包装
五、注意事项

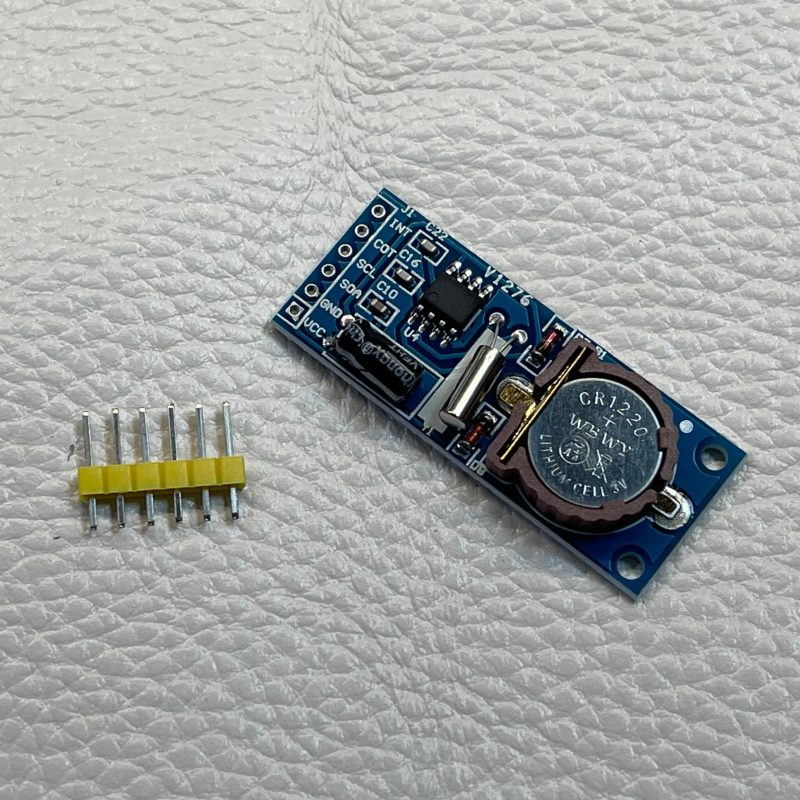

1、发货时黄色(或黑色）排针给客户附带上，但是不焊接到板子上；客户可以根据自己的需要焊接排针或者不焊接或者焊接其他的接插件（不要告诉我们没有电烙铁哦，搞电子的这个是必不可少的）。
2、附带程序是在STC89C52上测试通过的，KEIL编译环境，只是提供参考和理论上的技术支持，不提供调试和阅读程序的服务，敬请谅解，谢谢
