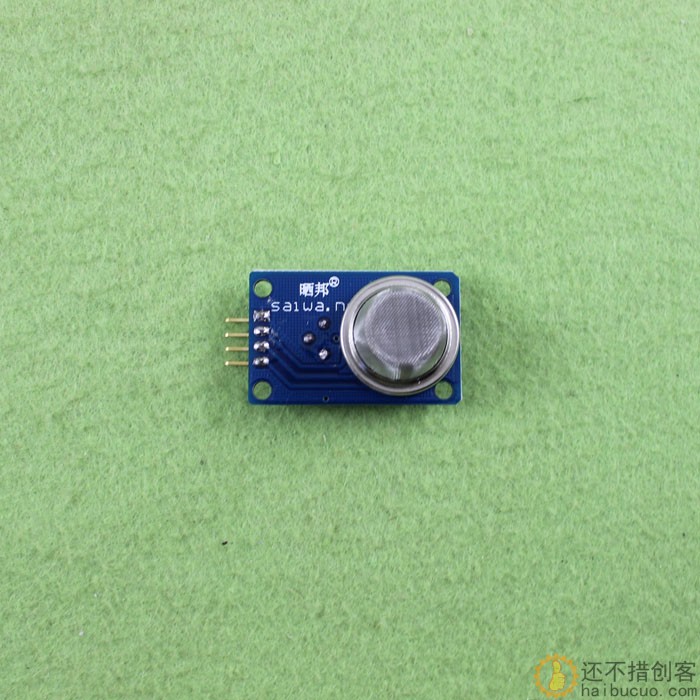

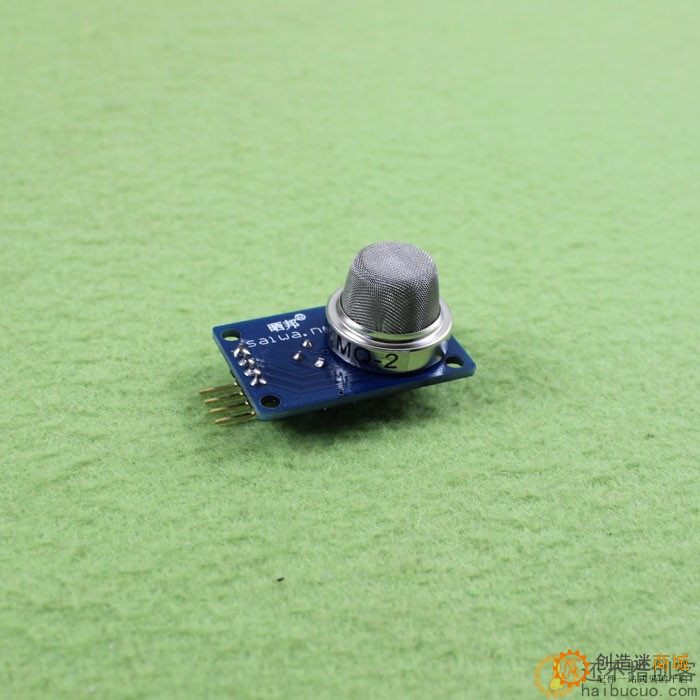

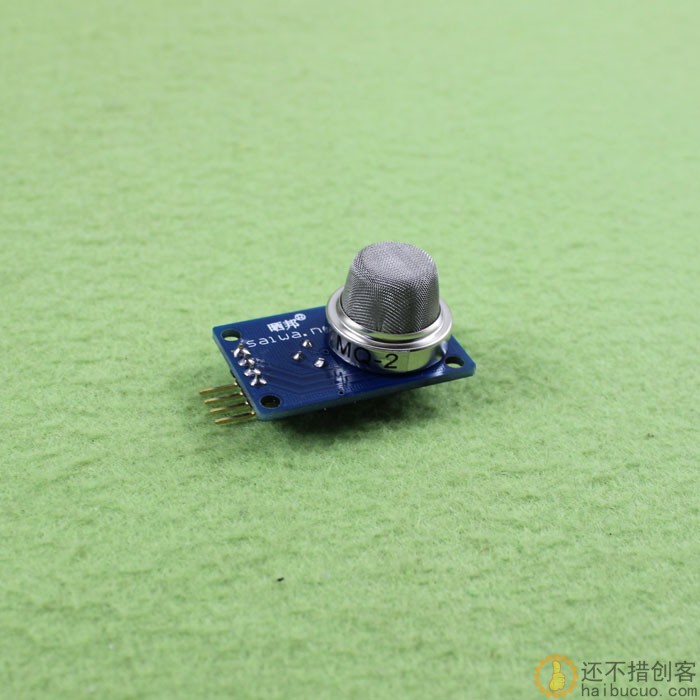

微信客服MQ-2传感器简介：
MQ-2气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-2气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。
A.标准工作条件
|
符号 |
参数名称 |
技术条件 |
备注 |
|
Vc |
回路电压 |
≤15V |
ACorDC |
|
VH |
加热电压 |
5.0V±0.2V |
ACorDC |
|
RL |
负载电阻 |
可调 |
|
|
RH |
加热电阻 |
31Ω±3Ω |
室温 |
|
PH |
加热功耗 |
≤900mW |
B.环境条件
|
符号 |
参数名称 |
技术条件 |
备注 |
|
Tao |
使用温度 |
-10℃-50℃ |
|
|
Tas |
储存温度 |
-20℃-70℃ |
|
|
RH |
相对湿度 |
小于95%RH |
|
|
O2 |
氧气浓度 |
21%(标准条件) 氧气浓度会影响灵敏度特性 |
最小值大于２％ |
C.灵敏度特性
|
符号 |
参数名称 |
技术参数 |
备注 |
|
Rs |
敏感体表面电阻 |
3KΩ-30KΩ (1000ppm异丁烷) |
探测浓度范围 100ppm-10000ppm 液化气和丙烷 300ppm-5000ppm丁烷 5000ppm-20000ppm甲烷 300ppm-5000ppm氢气 100ppm-2000ppm酒精 |
|
α(3000/1000) 异丁烷 |
浓度斜率 |
≤0.6 |
|
|
标准工作条件 |
温度：20℃±2℃Vc:5.0V±0.1V 相对湿度：65%±5%Vh:5.0V±0.1V |
||
|
预热时间 |
不超过1小时 |
||
